√ 站内搜索
产品分类
工程案例

工艺技术│如何做好皱纹粉?

  皱纹是纹理粉中量比较大分布比较广的品种,早期主要用在配电柜仪器仪表上,其凹凸不平的表面对光线产生散射避免反光对人眼的刺激和疲劳,现在文件柜防盗门上也开始使用皱纹涂装了。

  对皱纹的要求是立体感强、皱纹分布均匀、不露底,不同客户对皱纹大小要求不同,大皱纹不好做不好喷(喷薄易露底、喷厚则纹平),中小皱纹则好做好喷。

  大皱纹做法:填料要少,选用粒径粗的浮花剂,浮花剂要粗细搭配合理,粗的起大纹让纹凸起来,细的则可消除露底孔,或选用特效浮花剂。

  小皱纹做法:有两种,一种是多加填料,可达50%或更多,并可加较多轻质碳酸钙,多加填料可降成本,这也是多数厂家使用的方法。一种是少加填料,这时如果要让皱纹细小,可加促进剂,外混粒径细的浮花剂且加量增加,这种做法喷涂面积会多些,或弯曲等机械性能要好些,比如预涂板先喷好再冲压成形要求弯曲很好。

  外混和内挤:皱纹有外混法(也叫后混、后添加,使用浮花剂)和内挤法(皱纹剂与其他原料一起混合挤出)。用浮花剂外混可以随心所欲的调整纹理,且皱纹立体感要强,是国内主要采用的方法,缺点是回收粉纹理有变化,内挤则克服了这一缺点,内挤除了立体感不如外混法,在做法上也比内挤难一些。

  配方中促进剂、有机膨润土、轻质碳酸钙等在皱纹粉配方中有时可起到较大作用。

  其他因素:使用软化点高的环氧或聚酯对起纹有好处;使用挤出效果差的螺杆挤出纹理效果更好,尤其是内挤法,有的厂家配有纹理粉专用螺杆;挤出温度可比平面粉低10度;粉末可适当磨粗点,副磨转速调低,过140目。

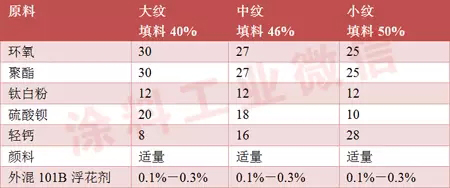

表1 灰皱纹参考配方(外混101B浮花剂)



说明:

  (1)配方中可加0.05%的2-甲基咪唑,促进剂可增加立体感对冷炉出纹有帮助。

  (2)大纹底粉配方加多浮花剂可做到细小皱纹,即大纹底粉可调小,小纹底粉难调大。

  (3)对厚工件铸造件等可使用104B特效浮花剂。无光皱纹比较难出纹也可以用104B特效浮花剂。

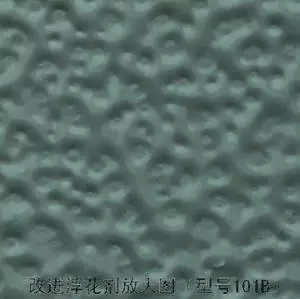

1 皱纹放大图(凸的地方凸的高,凹的地方凹的深

作者:admin  来源:本站原创  [2017-06-29]
惠尔首页 | 关于惠尔 | 新闻中心 | 工程和产品 | 联系我们 | 售后服务 | 技术支持 | English
版权所有:浙江惠尔涂装环保设备有限公司 惠尔涂装环保设备 技术支持:杭州大显科技
Tel:0572-8885683 Fax:0572-8885383 E_mail:hui-er-cxz@163.com
